apparecchiatura per impianto elettrico civile casa, compatibile con la serie bticino matix, ci sono diversi frutti tra cui scegliere, come interruttori per la luce unipolare, interruttore bipolare 0-1, presa bipasso o bivalente, presa schuko, presa di rete, tutti compatibile con la matix di colore bianco.
extra:- tensione 250 volt
- corrente massima 10A
1) Come si collega un doppio pulsante saliscendi al motore della tapparella o serranda elettrica ?

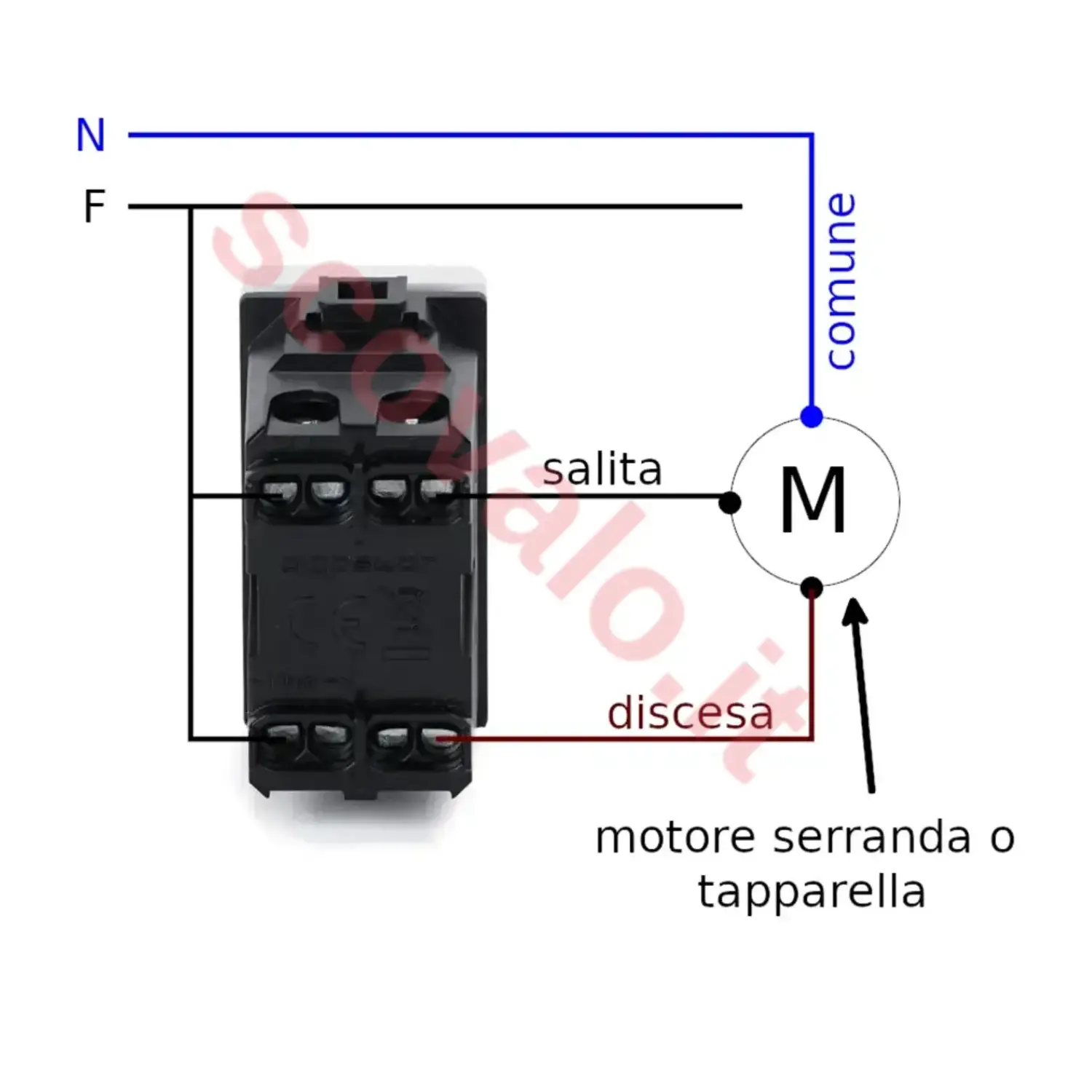

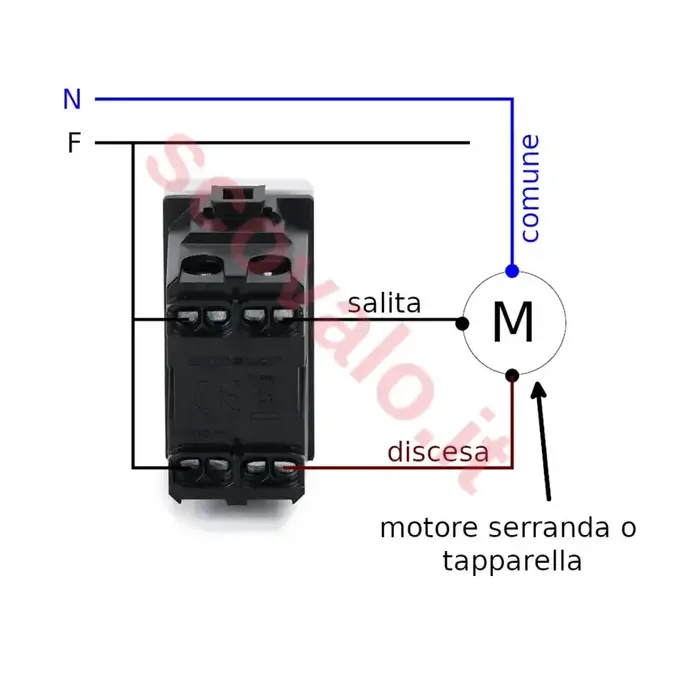

Il collegamento del motore viene eseguito tramite 3 o 4 fili, il neutro di colore blu va collegato direttamente al neutro dell'impianto, al morsetto in alto nel doppio pulsante va collegata la fase dell'impianto di colore (nero o marrone), poi bisogna fare un ponticello con il morsetto in basso, nel morsetto in alto a destra va collegato il filo del ritorno della salita, nel morsetto in basso a destra va collegato il filo del ritorno della discesa del motore, come da schema al di sotto. Il filo del motore giallo verde va collegato alla messa a terra dell'impianto (se presente).
attributi: - colore bianco
- tipologia frutto pulsante doppio
