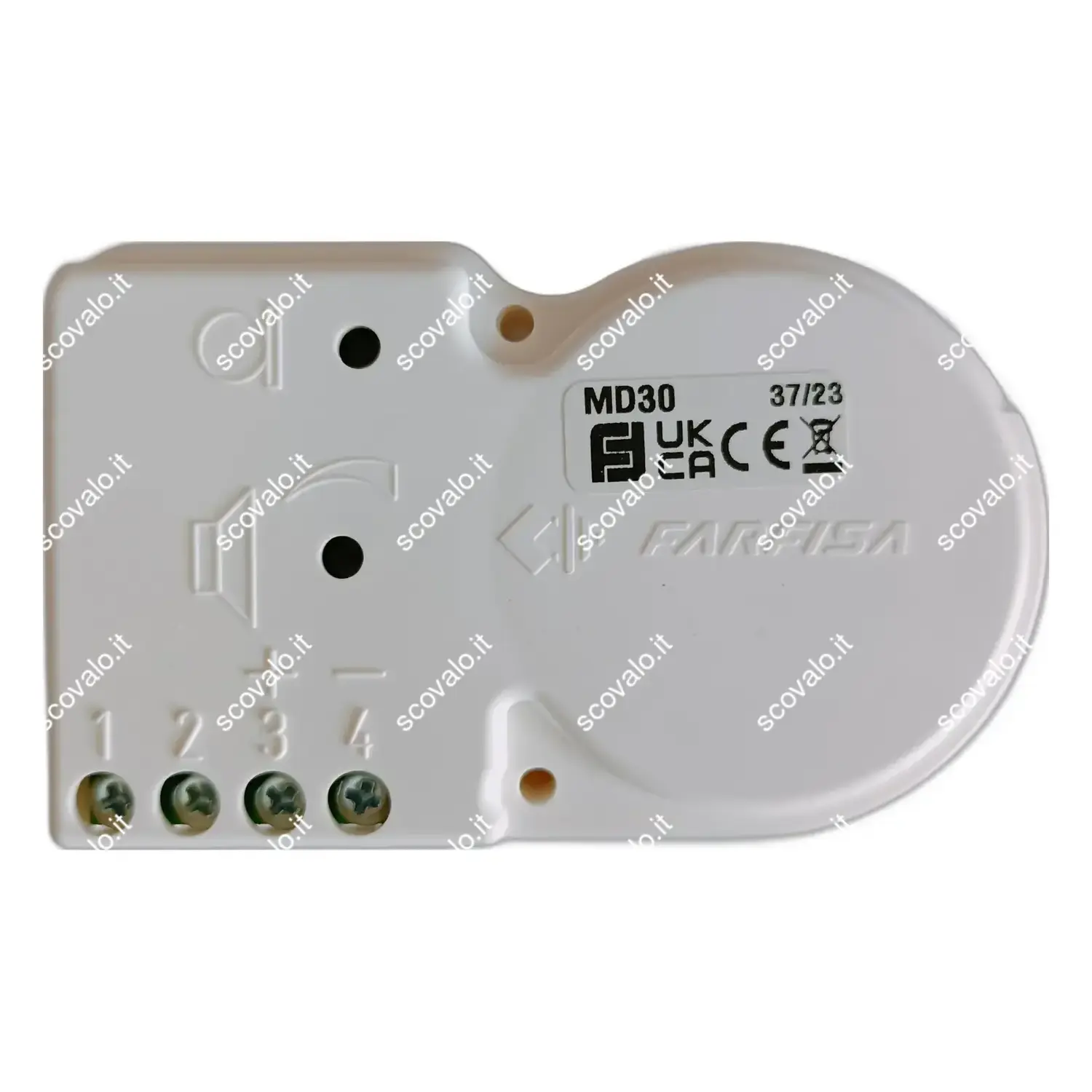

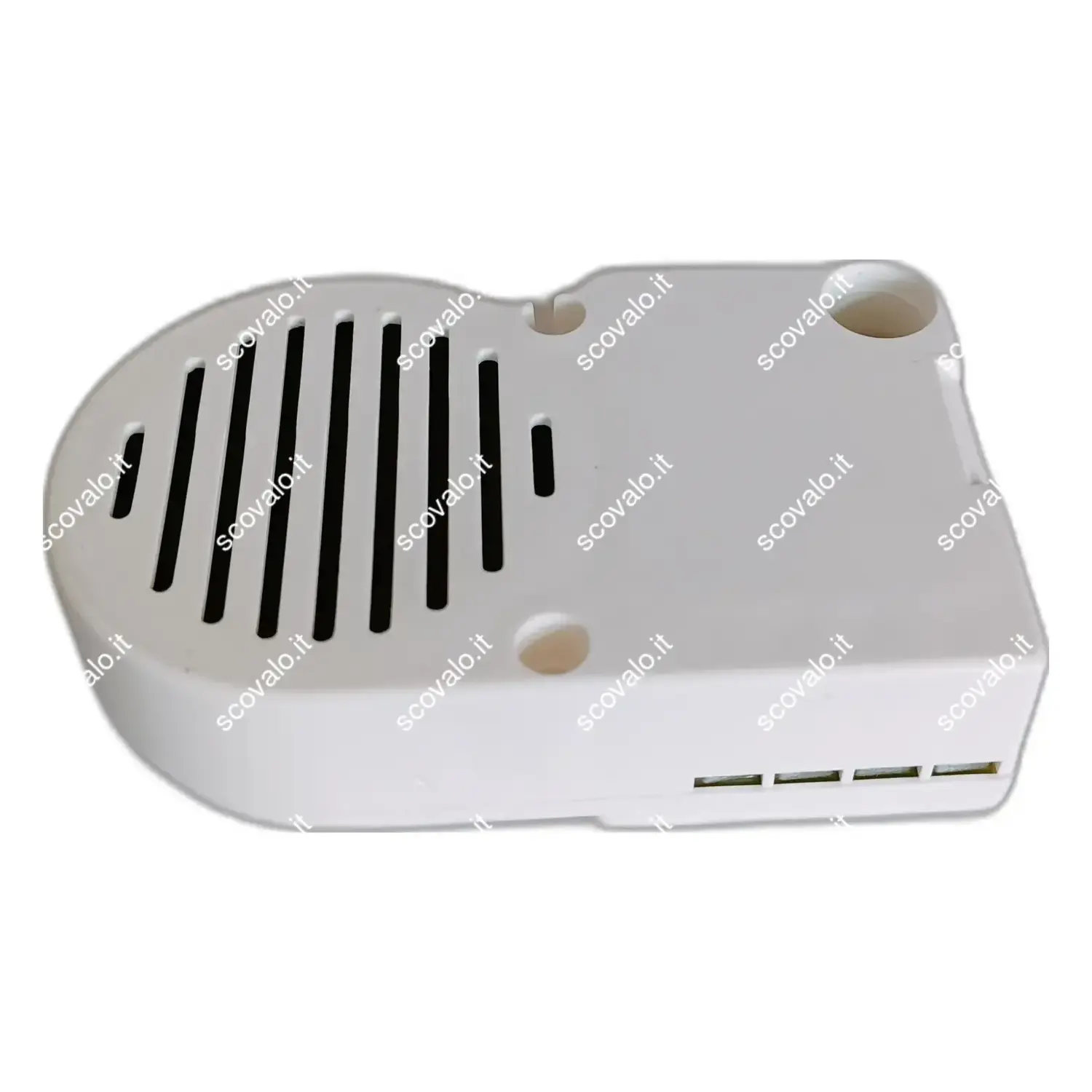

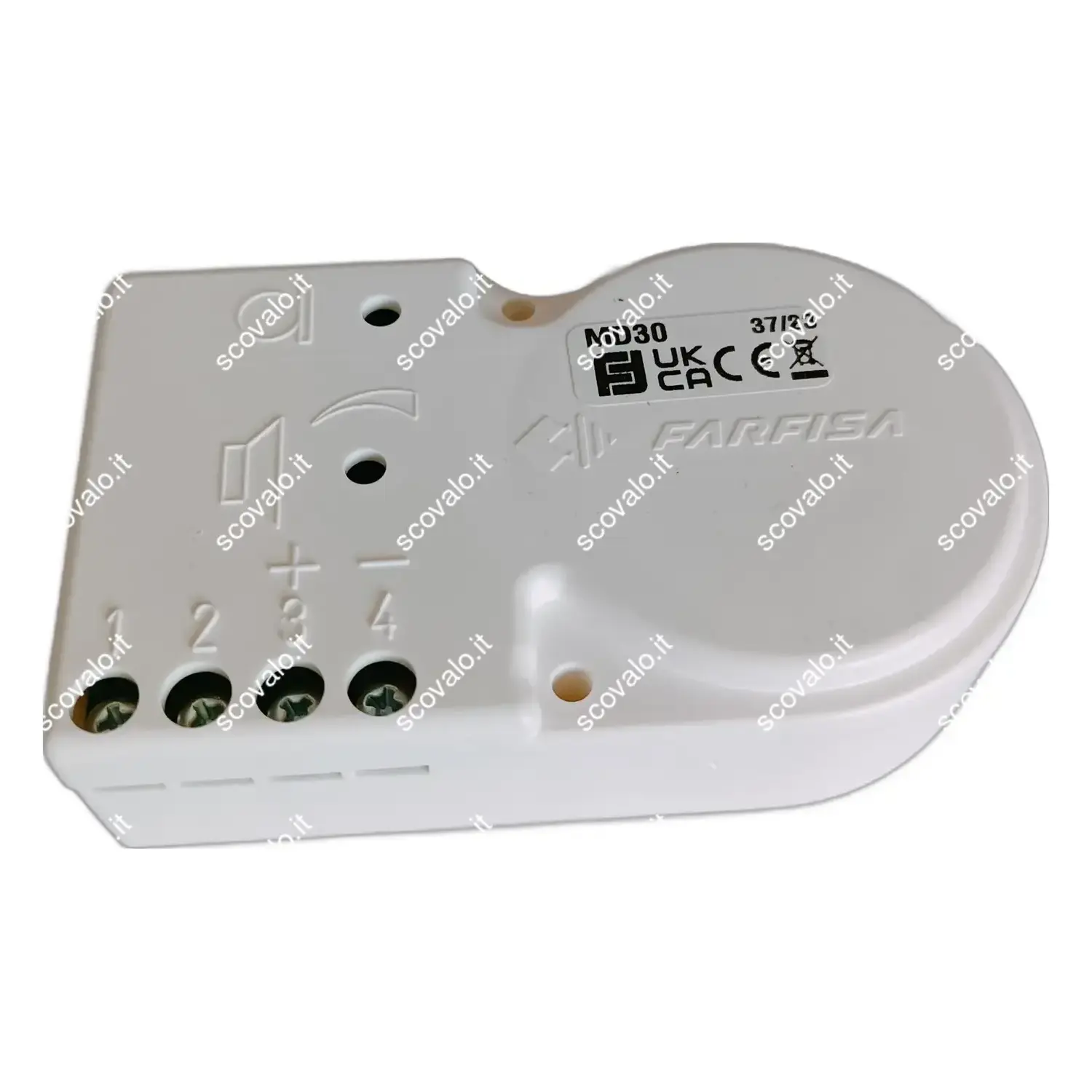

porter md30 farfisa compatibile bticino lt 2659n citofono con cassa e microfono
caratteristiche:
- struttura in plastica
- collegamento dei fili a stringere
- doppio trimmer per la regolazione del vuole e del microfono
- compatibile con il modello della Terraneo LT 2659n
- consultare lo schema elettrico equivalente prima di collegarlo al posto del modulo LT 2659N
Come si collega il porter compatibile della Farfisa MD30 in sostituzione del modello LT 2659N ?

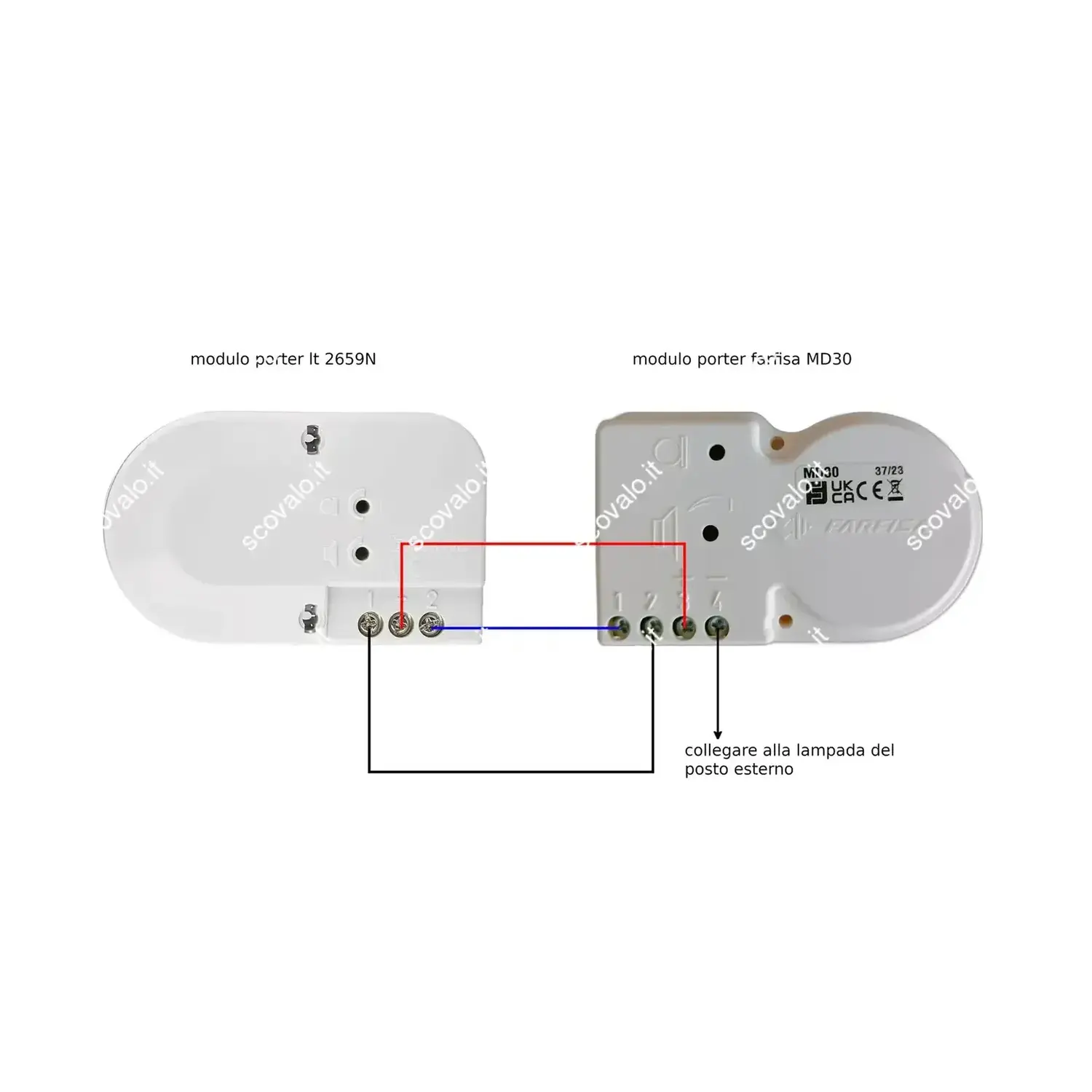

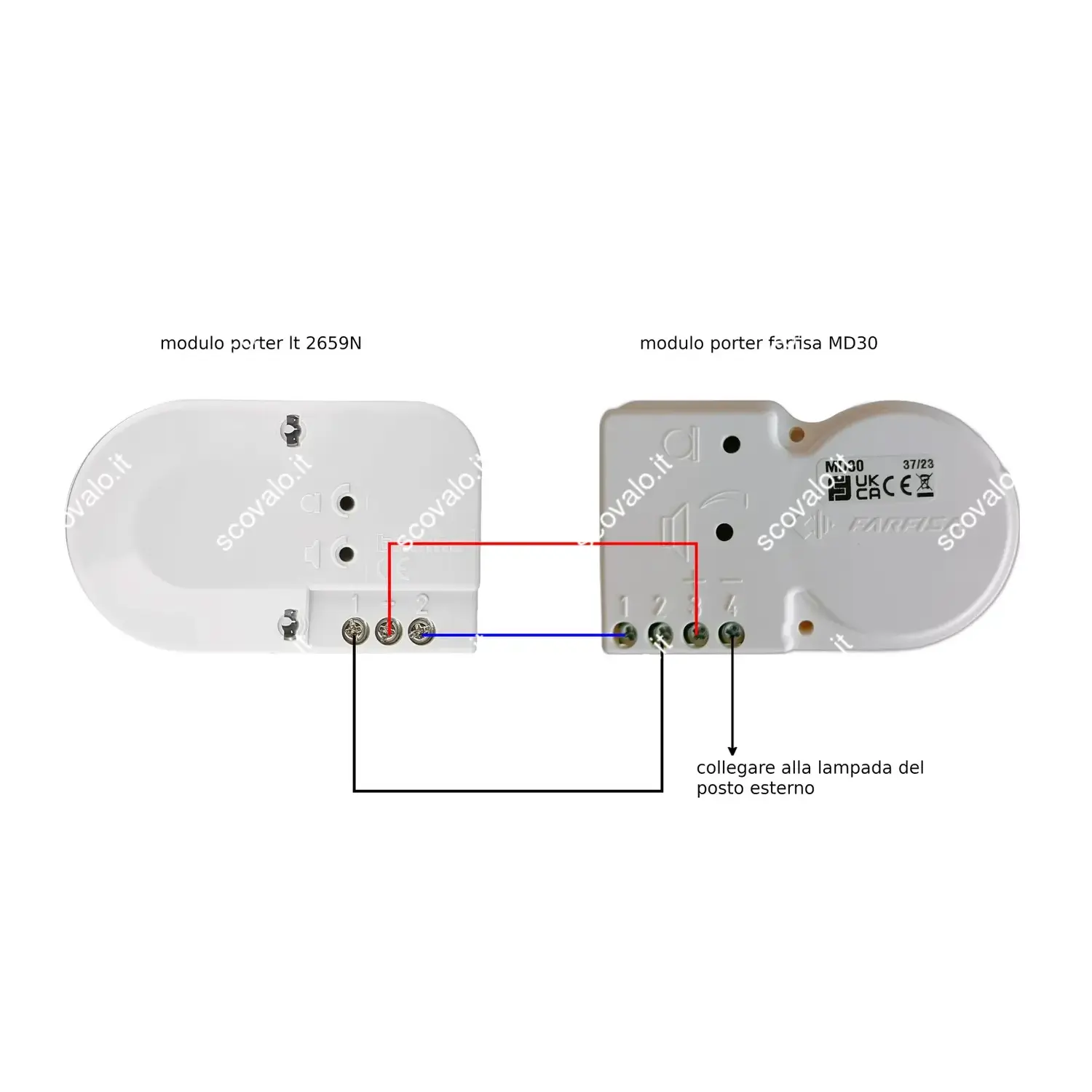

Il collegamento avviene come da schema al di sotto, il filo inserito nel morsetto 1 del 2659N va inserito nel morsetto 2 MD30, il filo inserito nel morsetto 2 del 2659N va inserito nel morsetto 1 MD30, il morsetto + è uguale in entrambi, il morsetto - il negativo del farfisa va collegato alla lampada del posto esterno del citofono.
