interruttore orario analogico da quadro elettrico din, quadrante verticale 24 h, tempo di commutazione 15 minuti, facile installazione
caratteristiche:
- alimentazione 220-250 volt
- portata contatti 16(4)a 250vac
- tempo minimo di impostazione 15 minuti
- temperatura di esercizio -10° c + 40°c gradi
- grado di protezione IP20
- modello con aggancio da barra din quadro elettrico
- programmazione giornaliera semplice ed intuitiva
- questo timer viene utilizzato per l'accensione in modo automatico delle luci, ad esempio le luci natalizie o per delle lampade esterne, oppure per l'accensione e lo spegnimento dello scaldabagno
- completo di un interruttore posto vicino al quadrante, il quale serve per far funzionare questo timer in modo automatico con l'orario oppure in modo manuale sempre acceso

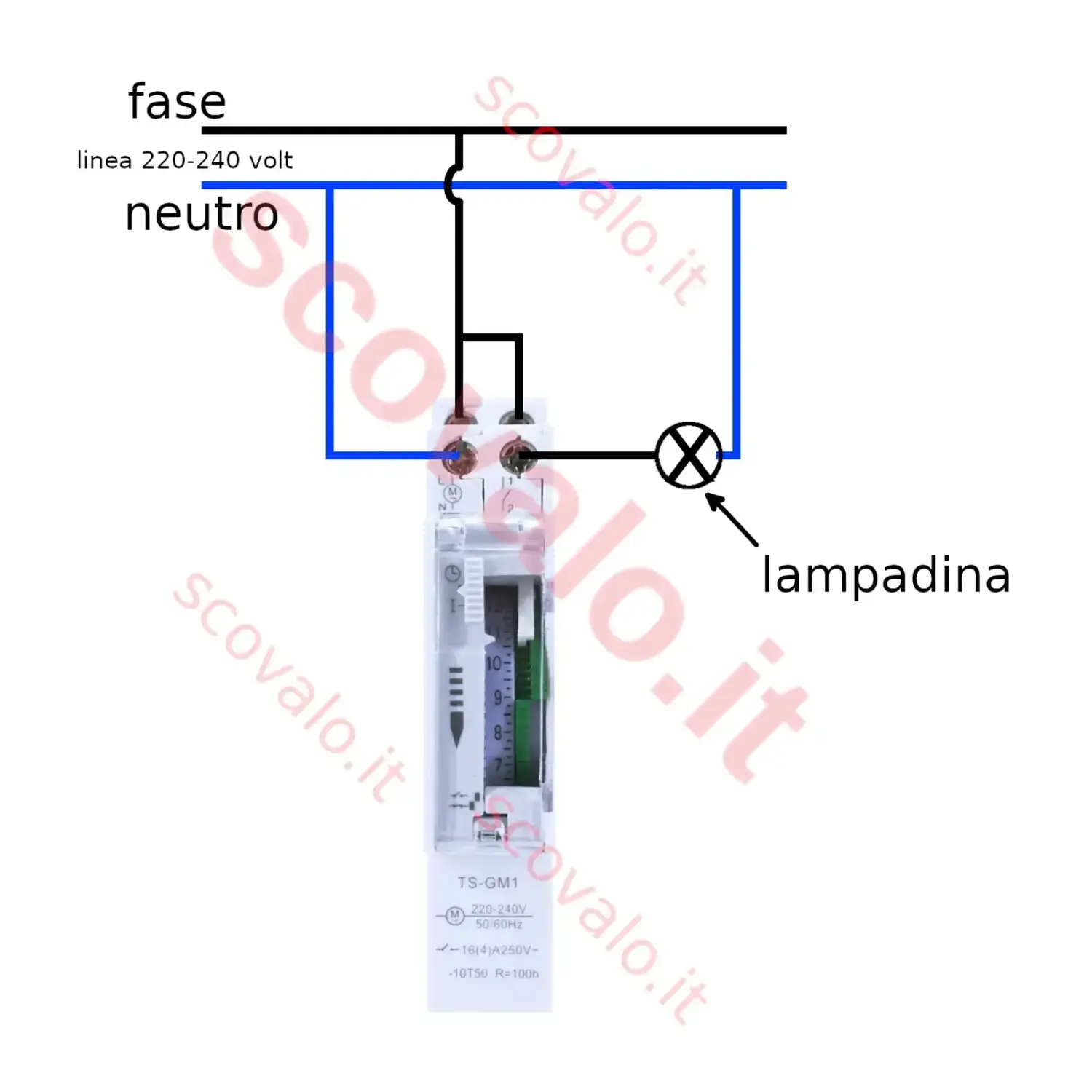

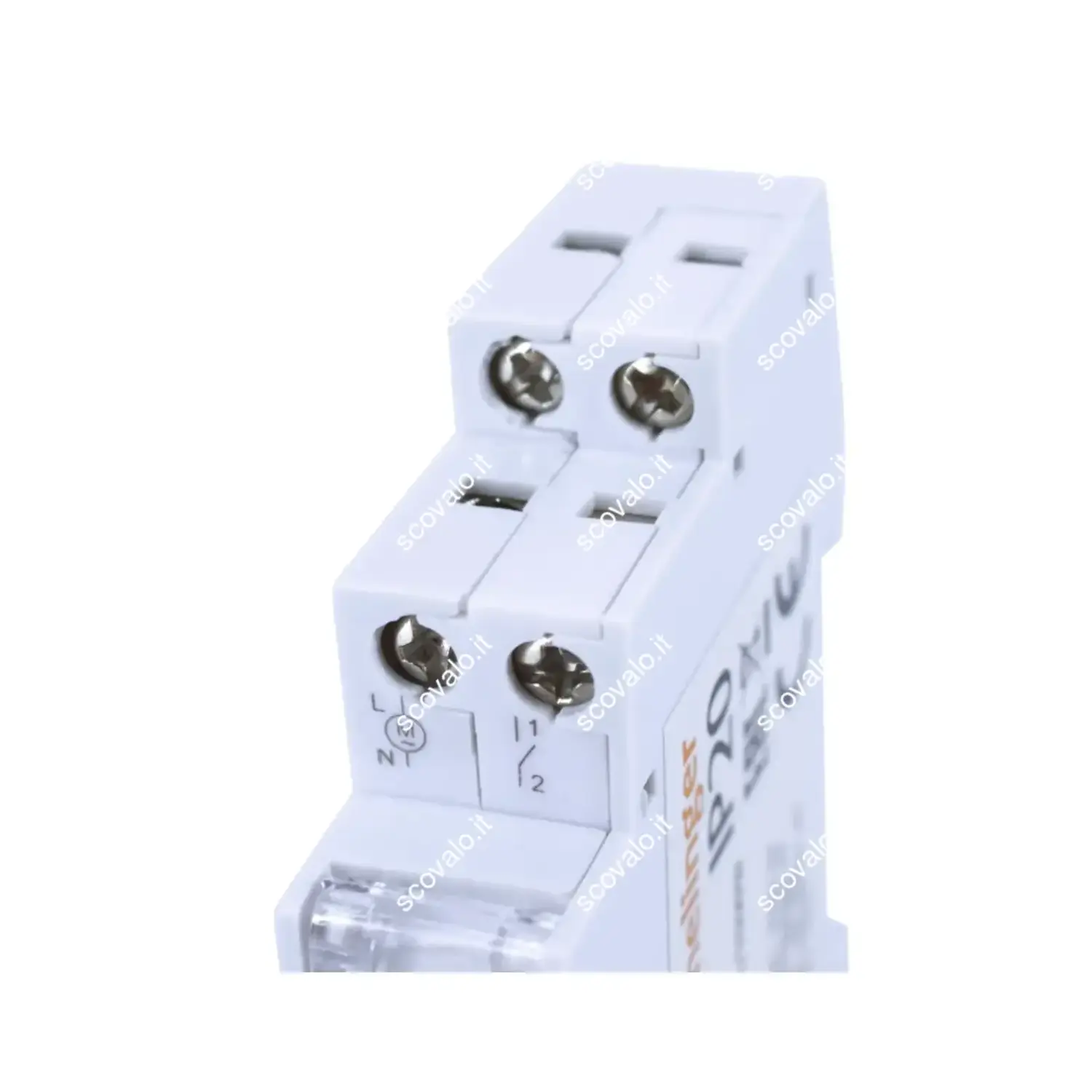

Come si collega un interruttore orario da barra din ?Il collegamento avviene come da schema al di sotto, nel morsetto con indicato L va collegato il filo della fase, nel morsetto con indicato N va collegato il filo del neutro, nel morsetto con il numero 1 va collegata la fase, facendo una ponticello tra L ed 1, il morsetto 2 è il ritorno di fase della lampadina, il neutro va anche diretto alla lampadina.
