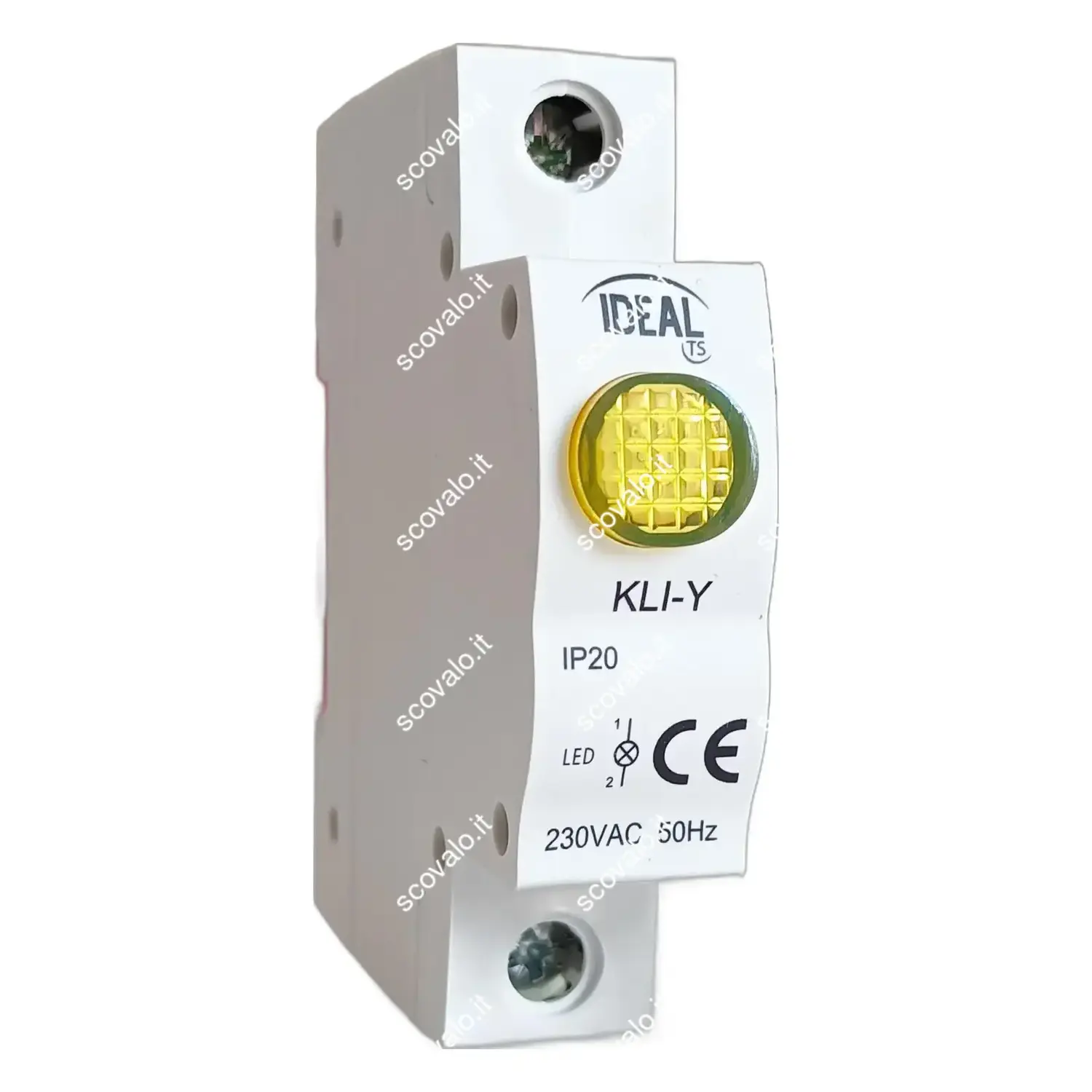

Lampada segnalatore luminoso a led da quadro per rilevare la presenza di rete elettrica, struttura in plastica, occupa un solo modulo din 35mm.
caratteristiche:
- alimentazione 220-230 volt
- frequenza 50 Hz
- grado di protezione IP20
- consumo 13 mA
- numero di moduli occupati 1
- normativa PN-EN 60947-5-1
dimensioni:
- altezza 81 mm
- larghezza 17,5 mm
- lunghezza 72 mm
A cosa serve la lampada spia da quadro ?
La lampada spia serve per verificare la presenza della tensione proveniente dal contatore della luce, di solito la si installa nel quadro elettrico, prima di qualsiasi altro apparecchio così da segnalare la presenza o meno della corrente elettrica.
Come si collega la lampada spia presenza rete da quadro?
Sul morsetto posto in alto va collegato il filo del neutro di colore blu, sul morsetto posto in basso, va collegato il filo della fase di colore nero o marrone o grigio, i 2 fili si prendono a monte del salvavita o del magnetotermico.
Schema di collegamento lampada spia da quadro
