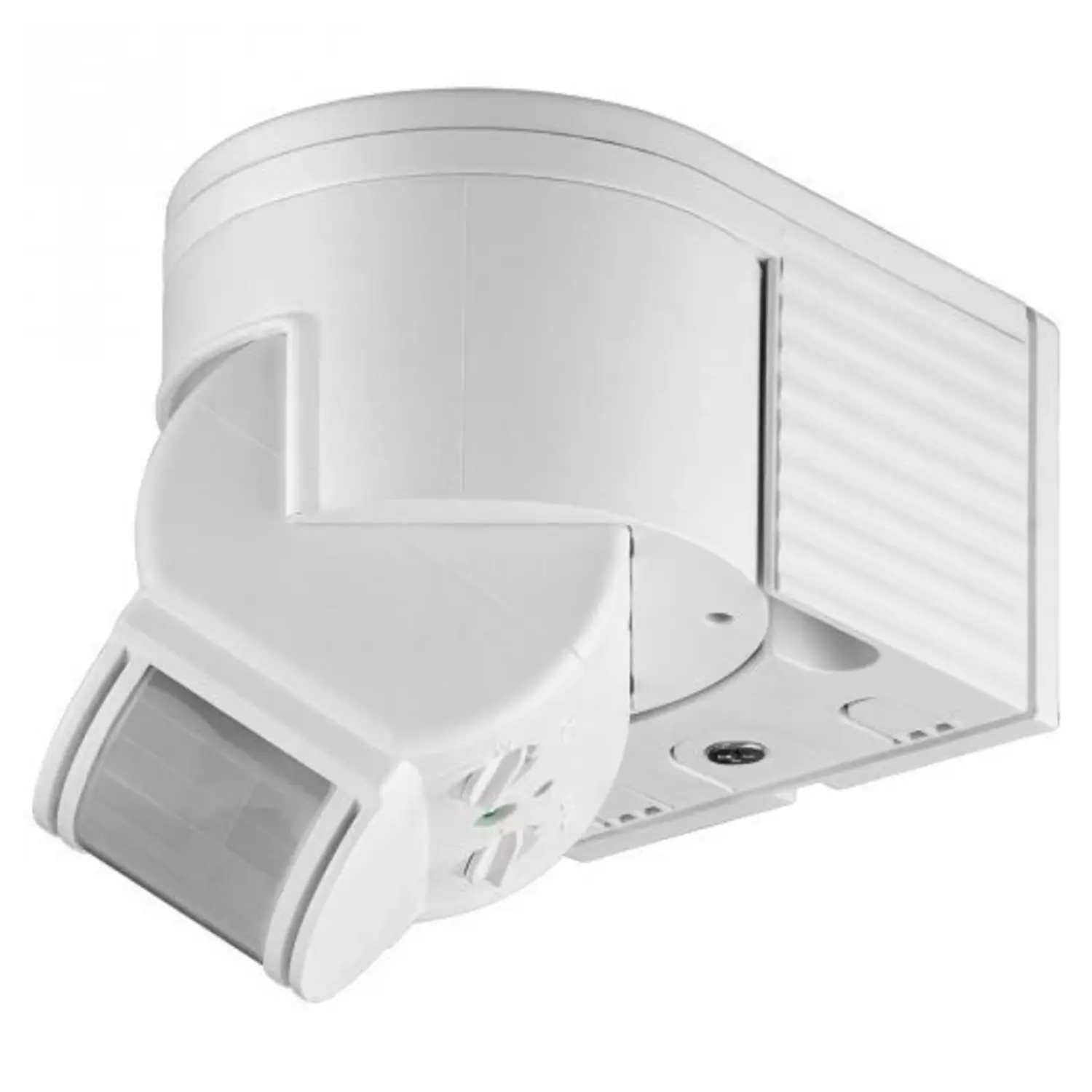

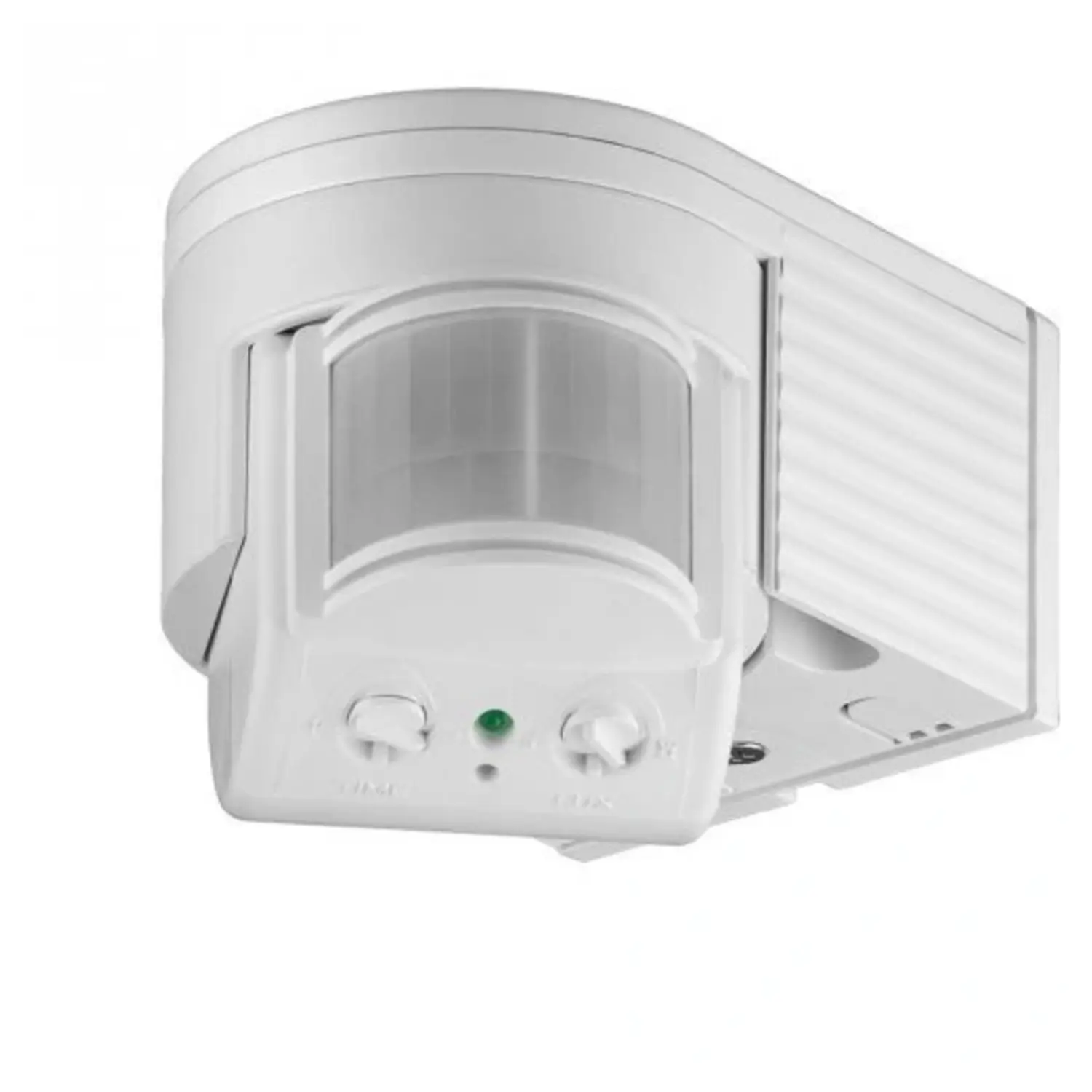

rilevatore di movimento slim da parete per l'utilizzo in ambienti interni ed esterni.

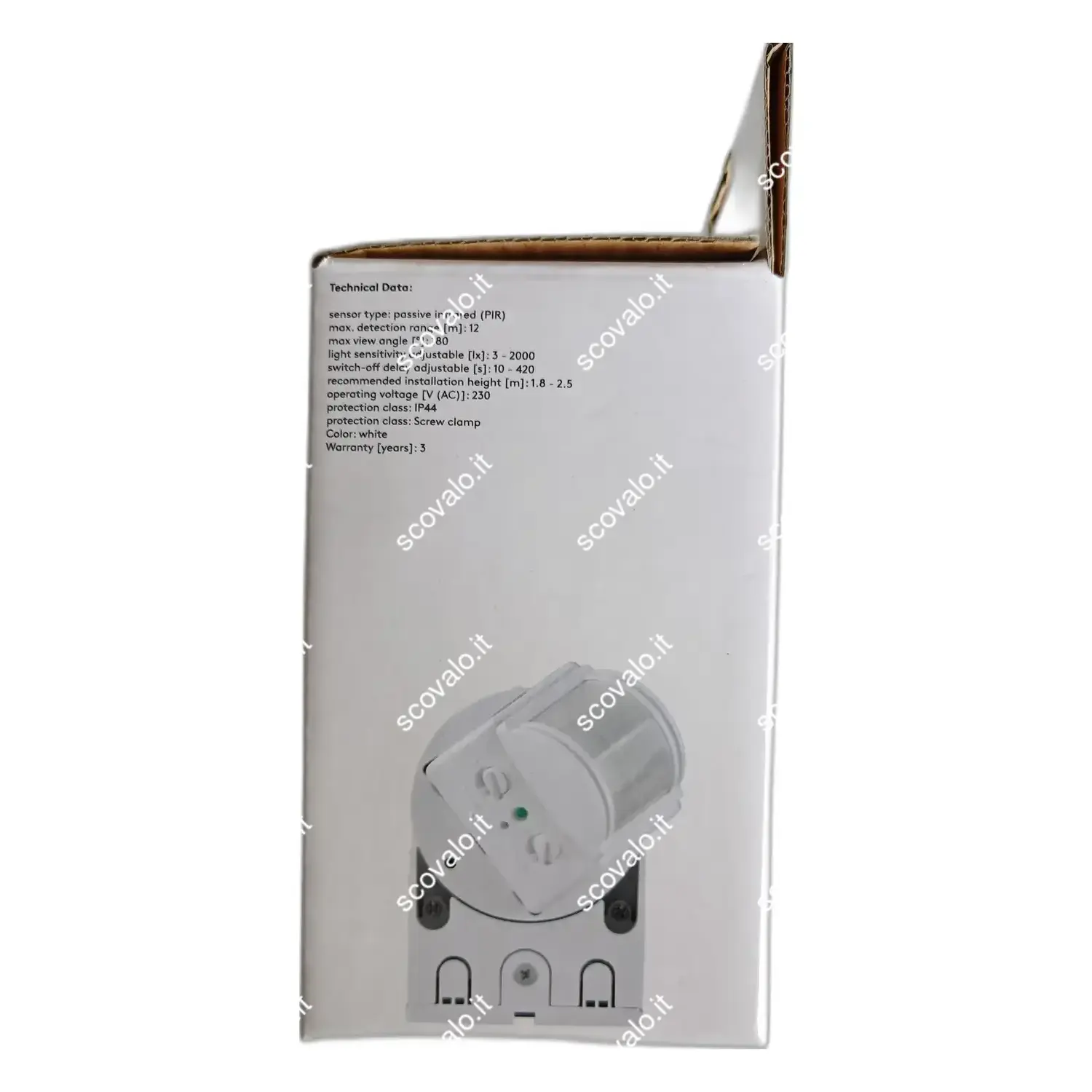

caratteristiche:
alimentazione 220-240 volt
grado di protezione IP44
angolo di rilevamento 180 gradi
sensibilità luminosa regolabile da 3 a 2000 lux
ritardo di spegnimento da 10 secondi a 7 minuti
contatto di commutazione a relè
capacità di commutazione CFL 300 watt
capacità di commutazione LED 300 watt
capacità di commutazione lampadina 1200 watt
altezza di installazione da 1.8 a 2.5 metri
rilevamento fino a 12 metri
consumo in stand by 0.1 watt
consumo in funzione 0.45 watt
carico minimo 1 watt

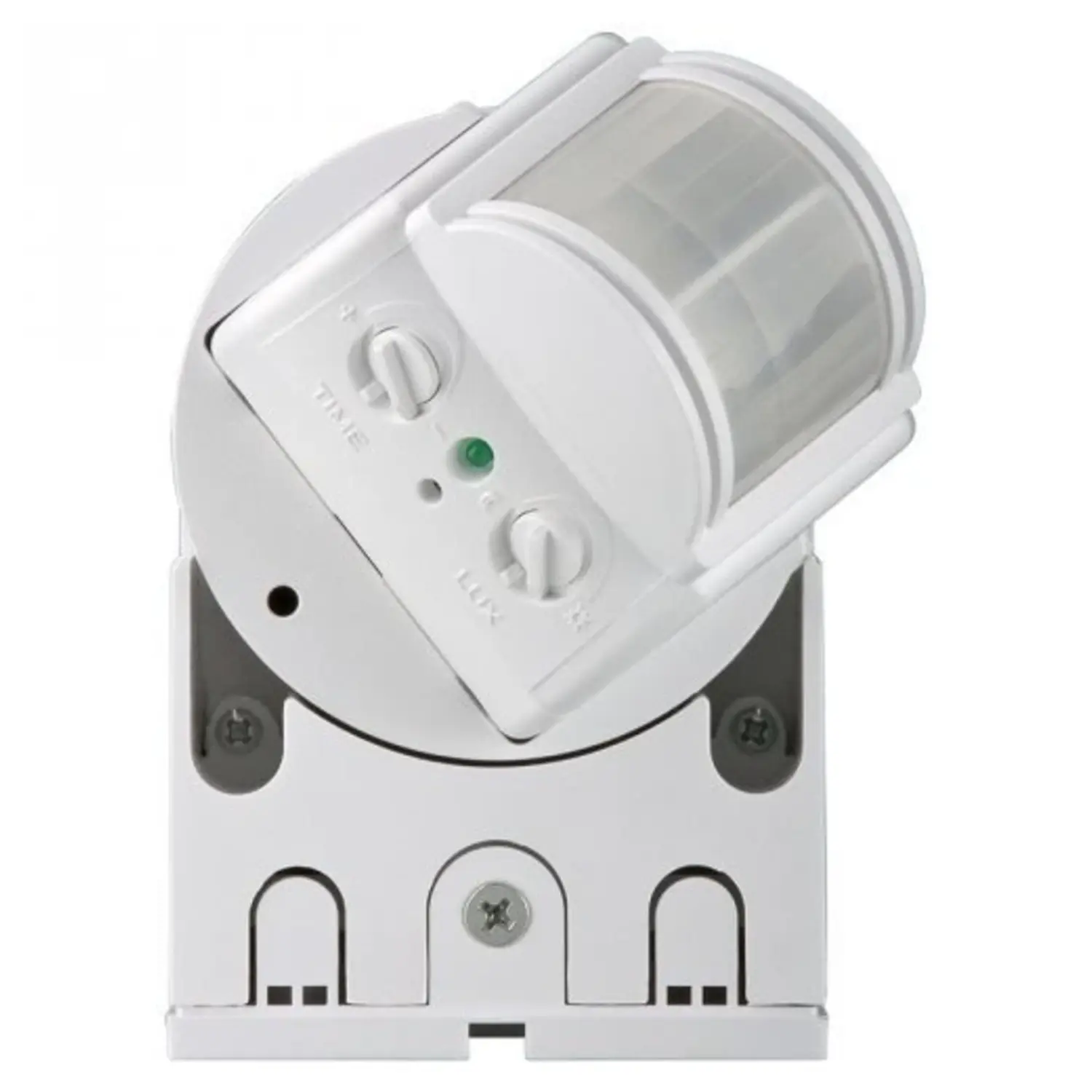

sensore a infrarossi ruotabile e inclinabile per un rilevamento ottimale a qualsiasi angolazione
dimensioni:
lunghezza 72.7 mm
altezza 81.8 mm
profondità 121 mm

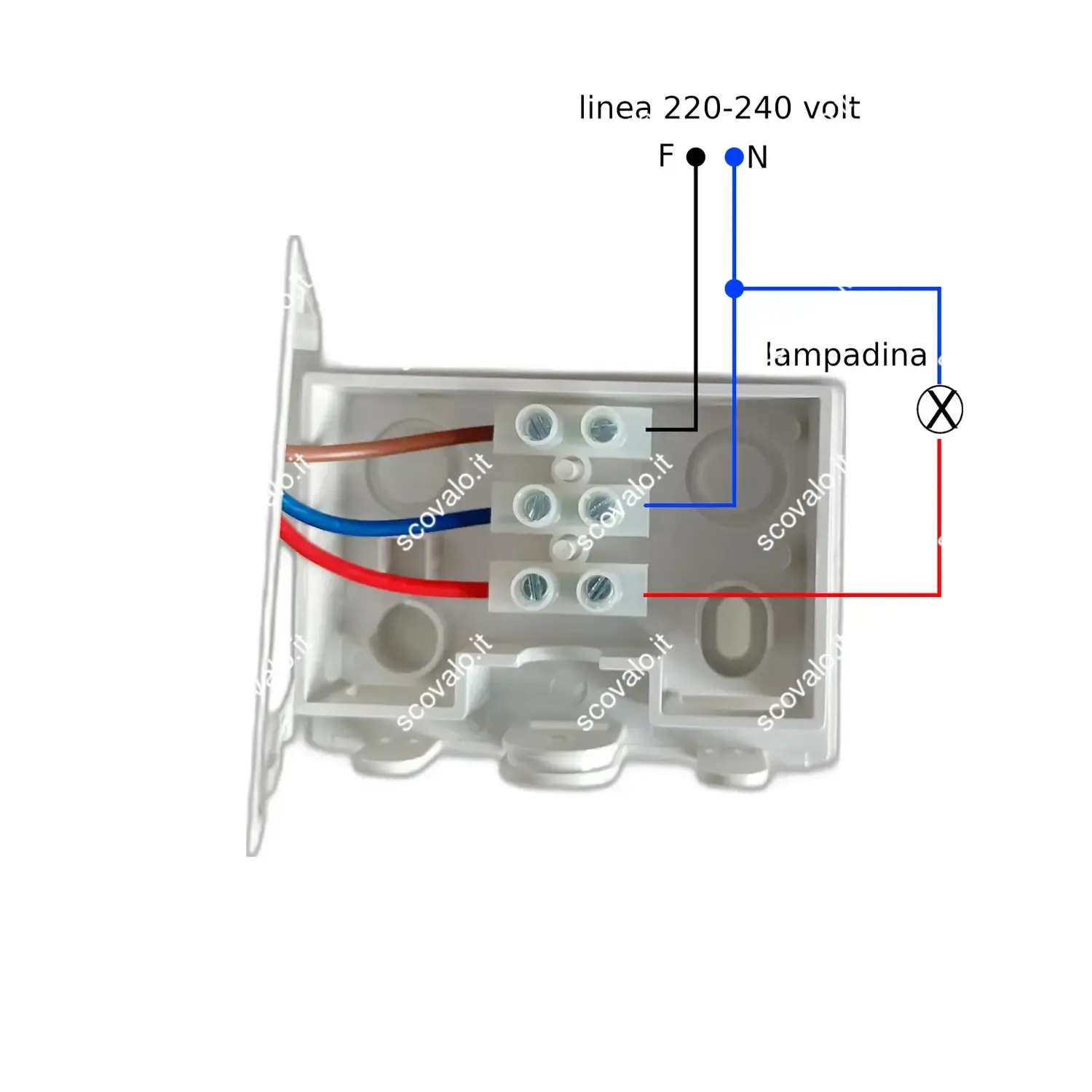

Come si collega il sensore di movimento goobay 95175 ?
Il collegamento avviene tramite morsetto mammut inserito nella base del sensore, il filo marrone va collegato con il filo nero della fase dell'impianto, il filo blu va collegato con il neutro dell'impianto, il filo rosso, rappresenta il ritorno della lampadina, l'altro filo rimanente della lampadina va collegato con il neutro diretto, come da schema al di sotto.
